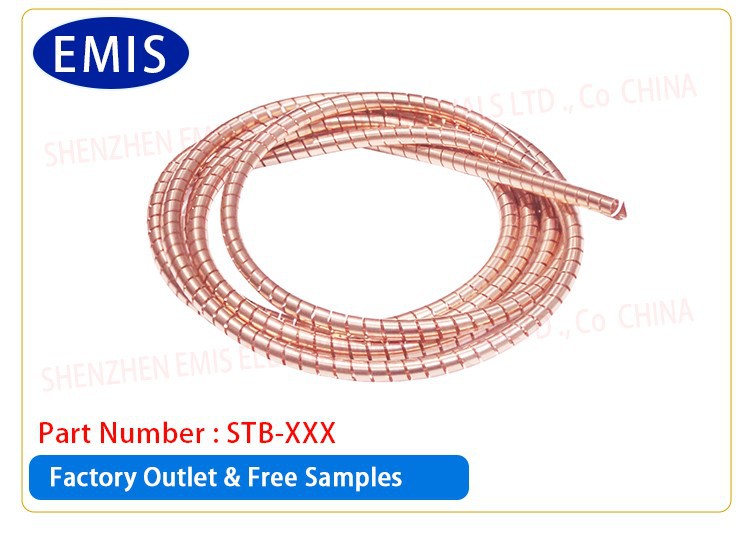

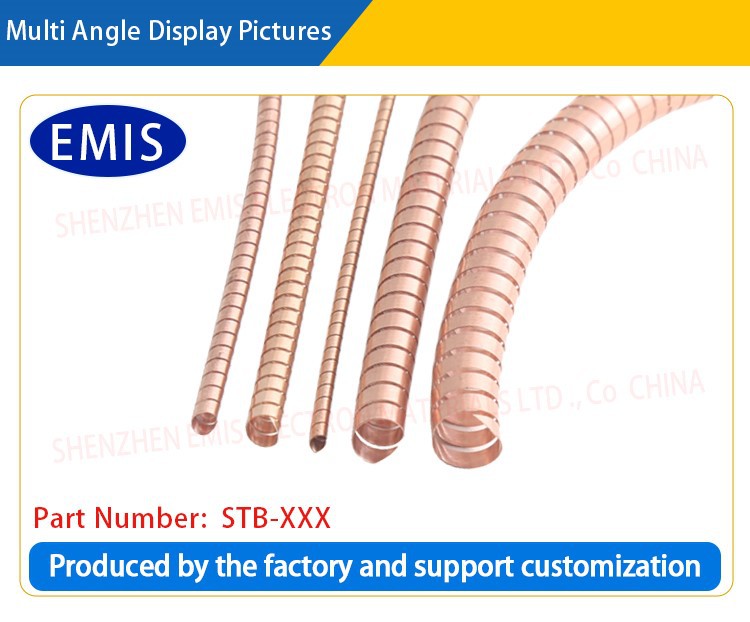

Skjermet spiralrørpakning





Den skjermende spiralrørpakningen er laget av høyelastisk fortinn berylliumkobber, forniklet berylliumkobber, rustfritt stål og andre materialer. Denne unike strukturen gir den en utmerket elektromagnetisk bølgeskjermingseffekt. Det kan effektivt blokkere forstyrrelsen av eksterne elektromagnetiske bølger og sikre normal drift av utstyret i et komplekst elektromagnetisk miljø.







Referansediagram for spiralrørstørrelse I. Installert i standard O-ringsspor II. Installer i svalehalespor







Vi kan tilpasse bredden, tykkelsen og ytre diameteren til beryllium kobber/rustfritt stål råmaterialer i henhold til dine behov. Denne tetningspakningen er installert i et spor. Den spesifikke installasjonsmetoden er vist i figuren. Standard produktspesifikasjoner er vist i parametertabellen for beryllium kobber spiralrør:



INGEN	Del Nubmer	T(mm)	Diameter (D)	Lengde Maks	Overflatefinish	indre kjerne	Montert størrelse
							W	H	N
1	STB-086	0.08	0.86 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 meter	Lys. Nikkel. Tinn. Gull. sølv	STB-1270-IC	16.70	9.60	12.30



































Vi kan også bruke rustfritt stål til å lage spira-rør. Delenummer som nedenfor.



INGEN	Delenummer	T(mm)	Diamet er	Lengde Maks /Spole	Overflatefinish	Inner Core P/N	Montert størrelse
							W	H	N
1	STS-086	0.08	0.86 mm	10 meter	Lys. Nikkel. Tinn etc	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 meter	Lys. Nikkel. Tinn etc	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 meter	Lys. Nikkel. Tinn etc	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 meter	Lys. Nikkel. Tinn etc	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 meter	Lys. Nikkel. Tinn etc	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 meter	Lys. Nikkel. Tinn etc	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60 mm	10 meter	Lys. Nikkel. Tinn etc	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 meter	Lys. Nikkel. Tinn etc	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20 mm	10 meter	Lys. Nikkel. Tinn etc	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60 mm	10 meter	Lys. Nikkel. Tinn etc	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40 mm	10 meter	Lys. Nikkel. Tinn etc	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75 mm	10 meter	Lys. Nikkel. Tinn etc	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25 mm	10 meter	Lys. Nikkel. Tinn etc	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 mm	10 meter	Lys. Nikkel. Tinn etc	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60 mm	10 meter	Lys. Nikkel. Tinn etc	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7 mm	10 meter	Lys. Nikkel. Tinn etc	STS-1270-IC	16.70	9.60	12.30



1. Produktklassifisering

Spiralrørskjermende pakninger er delt inn i berylliumkobber spiralrørpakninger og rustfrie spiralrørskjermingspakninger i henhold til forskjellige materialer.

Beryllium kobber spiralrør er høyytelses elektromagnetiske skjermingsputer. Laget av høykvalitets beryllium kobbermateriale, de har utmerket elastisitet og motstand mot permanent kompresjonsdeformasjon.

De kan raskt komme seg tilbake til sin opprinnelige form etter å ha blitt klemt av ytre kraft, og kan tilpasse seg hull i forskjellige former og størrelser for å sikre god kontakt og skjermingseffekt; overflaten av spiralrøret er fortinnet eller nikkelbelagt for ytterligere å forbedre ledningsevnen og skjermingsytelsen, og de kantbelagte putene har sterke

motstand mot elektrokjemisk korrosjon i fuktige og saltspraymiljøer.

Rustfrie spiralrørskjermingspakninger er spiralrørskjermingslister laget av rustfritt stål.

Spiralrør i rustfritt stål har utmerket elastisitet og trykkmotstand, og kan oppnå betydelige støtte- og tilbaketrekkingsfunksjoner. De kan installeres på plater av hvilken som helst tykkelse uten ekstra støtte. I tillegg kan spiralrør i rustfritt stål også gi utmerket skjermingsytelse for å beskytte elektronisk utstyr mot elektromagnetisk interferens.



Introdusere

Den skjermede spiralrørpakningen er laget av høyelastisk tinnbelagt berylliumkobber, nikkelbelagt berylliumkobber, rustfritt stål og andre materialer. Denne unike strukturen gir den en utmerket elektromagnetisk bølgeskjermingseffekt. Det kan effektivt blokkere forstyrrelsen av eksterne elektromagnetiske bølger og sikre normal drift av utstyret i et komplekst elektromagnetisk miljø. Enten det er høyfrekvente eller lavfrekvente elektromagnetiske bølger, kan det effektivt skjermes av det, og gir pålitelig beskyttelse for utstyr som krever høy elektromagnetisk bølgeskjerming.

Hovedfunksjoner til skjermede spiralrørpakninger

Elektromagnetisk skjerming: Den viktigste funksjonen er elektromagnetisk skjerming. Gjennom metallspiralrørstrukturen kan den effektivt isolere ekstern eller intern elektromagnetisk interferens, beskytte elektronisk utstyr mot elektromagnetisk strålingsinterferens og sikre normal drift av utstyret.

Reduser elektromagnetisk strålingslekkasje: Når den brukes i et rørledningssystem for overføring av signaler eller strømmer, kan den skjermede spiralrørpakningen forhindre lekkasje av elektromagnetisk stråling av signaler eller strømmer, og unngå forstyrrelser med omgivelsene eller utstyret.

Forbedre elektromagnetisk kompatibilitet (EMC): Brukes på industrielt utstyr, kommunikasjonsutstyr, medisinsk utstyr og andre områder for å sikre at utstyret er i samsvar med EMC-standarder (elektromagnetisk kompatibilitet) og oppfyller lov- og sikkerhetsforskrifter.

Strukturell beskyttelse og holdbarhet: Spiralrørpakninger kan også gi fysisk beskyttelse for å forhindre at utstyr blir skadet av friksjon, kollisjon eller annen fysisk skade, og øker holdbarheten til rør eller utstyr.

Struktur og materialer til skjermede spiralrørpakninger

Strukturen til skjermede spiralrørpakninger inkluderer vanligvis to deler:

Trådnettlag: Trådnettet er vevd av svært ledende metaller (som rustfritt stål, kobber, aluminium, etc.) og er ansvarlig for å gi elektromagnetisk skjerming. Tettheten og materialet til trådnettet bestemmer dens skjermingseffektivitet.

Elastomer eller beskyttende lag: De indre og ytre overflatene av spiralrøret har generelt et lag av elastomer (som gummi, silikon, etc.) eller beskyttende lag, som hovedsakelig spiller en rolle i vanntetting, korrosjonsbestandighet og støtmotstand. Elastomermaterialer kan også gi en viss buffereffekt og øke holdbarheten til pakningen.

Beskyttede spiralrørpakninger er høyytelses elektromagnetiske skjermingspakninger. Dette skjermingspakningsmaterialet er et ideelt skjermingsmateriale for militære og romfartsprosjekter, samt noe sivilt elektronisk utstyr som krever effektiv skjerming og forsegling, og kan brukes mye i skjermingsproblemer som andre pakninger ikke kan løse. Beskyttelseseffektiviteten til denne tetningspakningen er 86dB til 165dB.

Spiralrør i rustfritt stål er også høyytelses elektromagnetiske skjermingspakninger. Dette produktet er svært egnet for sivile bruksområder og er i samsvar med det europeiske direktivet 83528. Disse pakningene kan gi mer enn 95 dB skjermingskvalitet ved 1GHz.

Vårt firma tilbyr profesjonelle tilpasningstjenester for skjermingsspiralrørpakninger, med sikte på å gi kunder i forskjellige bransjer effektive elektromagnetiske skjermings- og beskyttelsesløsninger. Gjennom tilpasningstjenester kan vi designe og produsere skjermende spiralrørpakninger som oppfyller deres spesielle applikasjonsmiljøer i henhold til kundenes spesifikke behov, og sikrer at ytelsen, størrelsen og anvendeligheten til produktene er perfekt tilpasset for å hjelpe kundene med å håndtere kompleks elektromagnetisk interferens ( EMI) problemer.





Søknadsfelt

Elektronisk utstyr: I kommunikasjon, medisinsk, forbrukerelektronikk og annet utstyr er skjermede spiralrørpakninger mye brukt for å beskytte sensitive komponenter mot elektromagnetisk interferens.

Bilindustri: I kjøretøymonterte elektroniske systemer brukes skjermede spiralrørpakninger ofte for å skjerme sensorer, kabler og kontakter for å forhindre at elektromagnetisk interferens påvirker det elektroniske kontrollsystemet til bilen, spesielt normal drift av autonom kjøring og intelligente systemer.

Luftfart: I miljøer med høy etterspørsel som romfartøy og satellittkommunikasjon, kan skjermede spiralrørpakninger brukes til elektromagnetisk skjerming av kabler, rørledninger, instrumenter og utstyr for å sikre påliteligheten til utstyret og stabiliteten i kommunikasjonen.

Industrielle applikasjoner: I industriell kontroll, kraftgenereringsutstyr, transformatorer og annet utstyr, kan skjermede spiralrørpakninger brukes for å redusere elektromagnetisk interferens mellom utstyr og forbedre stabiliteten til elektriske systemer.

Militært og sikkerhetsutstyr: I militært kommunikasjonsutstyr, radarsystemer, satellittkommunikasjon og andre felt brukes skjermede spiralrørpakninger for å forbedre utstyrets anti-interferensevne og sikre sikker overføring av viktige signaler.

Ytelsesfordeler

Skjermede spiralrørpakninger har utmerket ledningsevne og skjermingsegenskaper;

Skjermet spiralrørpakninger har utmerket korrosjonsmotstand etter galvanisering; Materialegenskapene til beryllium kobber spiralrør kan oppnå bedre varmeoverføring og kjøleevner;

Beskyttede spiralrørpakninger kan gi høy elastisitet og lav avspenning i henhold til fjærytelse; Spiralrør i rustfritt stål har utmerket korrosjonsmotstand og slitestyrke, og deres levetid er lang, noe som reduserer vedlikeholds- og utskiftingskostnadene;

Spiralrør i rustfritt stål kan fortsatt opprettholde gode mekaniske egenskaper under høytemperaturmiljøer og er egnet for varmeveksling og andre felt;

Spiralrør i rustfritt stål er enkle å rengjøre og egnet for bruk i næringsmiddel- og medisinsk industri;

Å legge til PVC og andre indre kjerner til spiralrøret kan endre forskjellige kompresjonskrefter;

Alle produkter (inkludert galvanisering) overholder SGS, ROHS, REACH, miljøstandarder og andre standarder.







Produksjonsprosess for skjermet spiralrørpakning

Produktets tekniske parametere

Råvarer:

Spiralrør: tinnbelagt Berryllium-kobber (uten bly) eller spiralrør

Rørkjerne: PVC-hardhet 80.



Beskyttelseseffektivitet:

Skjermingskvalitet: I 1MHz-1GHz-frekvensbåndet overstiger skjermingseffektiviteten 80dB (80dB-160dB). (Som vist i figuren nedenfor)

Note:

1. Standard elastisk kraft fortinnet beryllium kobber spiralrørpakning;

2. Medium elastisk kraft fortinnet beryllium kobber spiralrørpakning;

3. Lav elastisk kraft fortinnet beryllium kobber spiralrørpakning.

Kompresjonselastisk kraft

Beryllium kobber spiralrør skjermingspakninger er delt inn i følgende to forskjellige kompresjonselastiske krefter. Den ideelle kompresjonen er 25 % av spiralrørets diameter. Siden trykket er relatert til tykkelsen på berylliumkobberråmaterialet, er den omtrentlige verdien av den elastiske kraften markert i tabellen nedenfor:



Diameter (mm)	Standard stretch*	Middels elastisitet
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Merk: * indikerer at standard elastisk spiralrør ikke har en indre kjerne, ** indikerer at denne modellen ikke kan ha en indre kjerne
Standard strekk: 4,8 kg/cm (gjennomsnitt); Middels strekk: 1,6 kg/cm (gjennomsnitt)



Levering, frakt og servering



Rask leveringskapasitet

1. Normal bulk Ledetid: mindre enn 3 dager;

2.Maksimal tid for spesialprodukter: mindre enn 7 dager.

3. Normal leveringstid for gratis prøve: mindre enn 2 dager.

4. Leveringstid for spesialprodukter: mindre enn 7 dager.

5.Fullføringstid for manuell prøveproduksjon: mindre enn 7 dager



Pålitelig kvalitetssikring

Tilbakemeldingstid for kunders klager på kvalitet: mindre enn 1 time.

Varebyttetid: mindre enn 1 dag.

gir et komplett utvalg av kvalitetsinspeksjonsrapporter for å sikre kvalitet og pålitelighet av produktet.,





Q1: Hva er en skjermende spiralrørpakning?

A1: En skjermingsspiralrørpakning er en beskyttende komponent som brukes til elektromagnetisk skjerming, vanligvis laget av metallmateriale og har en spiralstruktur. Hovedfunksjonen er å forhindre elektromagnetisk interferens (EMI) og gi en ledende bane. Det brukes ofte i ulike elektroniske enheter og systemer for å redusere elektromagnetisk interferens og forbedre stabiliteten til det elektriske systemet.



Q2: Hva er hovedfunksjonen til skjermingsspiralrørpakningen?

A2: Hovedfunksjonen til skjermingsspiralrørpakningen er å gi elektromagnetisk skjermingsbeskyttelse, redusere forstyrrelsen av eksterne elektromagnetiske bølger på utstyret og forhindre at de elektromagnetiske bølgene som sendes ut av utstyret forstyrrer det ytre miljøet. I tillegg kan det også gi elektriske tilkoblinger og ledende baner til en viss grad for å sikre at utstyret fungerer stabilt i et komplekst elektromagnetisk miljø.

.

Q3: Hvorfor velge en tilpasset skjermingsspiralrørpakning?

A3: Tilpassede skjermingsspiralrørpakninger kan nøyaktig møte behovene til spesifikke applikasjoner. Hver enhet har forskjellige størrelser, former og bruksmiljøer. Tilpasning kan sikre den beste skjermingseffekten samtidig som tilpasningsevne, holdbarhet og installasjonsvennlighet sikres. Gjennom tilpassede tjenester kan kundene velge riktige materialer, størrelser, overflatebehandlinger og strukturer for å sikre at pakningene fungerer stabilt i et bestemt miljø over lang tid.



Q4: Hvilke egenskaper kan tilpasses for skjermede spiralrørpakninger?

A4: Når du tilpasser skjermede spiralrørpakninger, kan følgende egenskaper justeres:

Størrelse og form: Tilpass lengde, diameter, stigning osv. i henhold til størrelseskravene til kundens utstyr.

Materialvalg: Velg forskjellige metallmaterialer i henhold til arbeidsmiljøet, som berylliumkobber, rustfritt stål, kobberbelagt legering, etc., for å sikre skjermingseffekt og korrosjonsbestandighet.

Overflatebehandling: For eksempel nikkelbelegg, sølvbelegg, gullbelegg, etc., for å forbedre korrosjonsmotstand, ledningsevne og mekaniske egenskaper.

Strukturell design: Juster spiralstrukturen og antall lag av pakningen for å optimalisere skjermingseffekten.

Miljøtilpasningsevne: Tilpass høytemperaturmotstand, korrosjonsbestandighet, vanntette og støvtette egenskaper for å sikre langsiktig stabil bruk under ekstreme forhold.



Q5: Hvordan sikre kvaliteten på tilpassede skjermede spiralrørpakninger?

A5: Vi vedtar en streng kvalitetskontrollprosess, fra design, materialvalg, produksjon til slutttesting, hver lenke er strengt kontrollert. Før tilpasning vil vi kommunisere med kunder i detalj for å sikre at designplanen oppfyller applikasjonskravene; etter prøveproduksjon utføres flere tester (som elektromagnetisk skjerming, høytemperaturmotstand, korrosjonsmotstand, etc.) for å sikre produktkvalitet. Under masseproduksjon utføres også full overvåking og testing for å sikre at hvert produkt oppfyller standardene.



Q6: Kan skjermede spiralrørpakninger gjenbrukes?

A6: Beskyttede spiralrørpakninger er vanligvis utformet som gjenbrukbare komponenter, spesielt høykvalitets metallmaterialer og overflatebehandlinger for å sikre deres holdbarhet og lang levetid. Imidlertid kan langvarig bruk forårsake viss slitasje eller skade, så regelmessig inspeksjon og vedlikehold er nødvendig. Hvis pakningen er skadet eller ytelsen forringes, kan rettidig utskifting sikre at utstyret fortsetter å fungere normalt.



Q7: Hvordan velge en passende skjermet spiralrørpakning?

A7: Når du velger en passende skjermet spiralrørpakning, bør følgende faktorer vurderes:

Krav til elektromagnetisk kompatibilitet for utstyret: Velg en pakning med tilstrekkelig skjermingseffekt.

Arbeidsmiljø: Vurder faktorer som temperatur, fuktighet og korrosivitet, og velg materialer som tilpasser seg omgivelsene.

Størrelse og form: Sørg for at pakningen samsvarer med utstyrsgrensesnittet og installasjonsstedet.

Holdbarhetskrav: Velg materialer med høy holdbarhet basert på levetid og vedlikeholdssyklus.



Q8: Hva er leveringstiden for tilpassede skjermede spiralrørpakninger?

A8: Leveringstiden avhenger vanligvis av kompleksiteten og produksjonsvolumet til pakningen. Generelt sett er prøveproduksjons- og verifiseringssyklusen omtrent 2-3 dager, og den nye formprøven er 15 dager. Hvis kunden har akutte behov, kan vi yte rask service i henhold til den spesifikke situasjonen og prøve å korte ned leveringssyklusen.
