Strikket trådnettingspakning





Vi tilbyr Knitted Wire Mesh Gasket som er en slags EMC-pakning som brukes til EMI- og RFI-skjerming. Den er produsert ved bruk av råvarer av beste kvalitet og avansert teknologi. Wire Mesh Pakning kommer i mange forskjellige former for å passe til forskjellige bruksområder. Den kan være rund, rektangulær, dobbel rund, rund med hale osv.





Delenummer	Diameterφ	Delenummer	Diameterφ
S-C-2424-B-0	φ2,4 mm+0.5/-0.0mm	S-C-7979-B-0	φ7,9 mm+0.8/-0.0mm
S-C-3232-B-0	φ 3,2 mm+0.5/-0.0mm	S-C-9595-B-0	φ9,5 mm+0.8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12,7 mm+0.8/-0.0mm
S-C-4848-B-0	φ4,8 mm+0.8/-0.0mm	S-C-1515-B-0	φ15,9 mm+1.0/-0.0mm
S-C-6464-B-0	φ6,4 mm+0.8/-0.0mm	S-C-2525-B-0	φ25,4 mm+1.0/-0.0mm

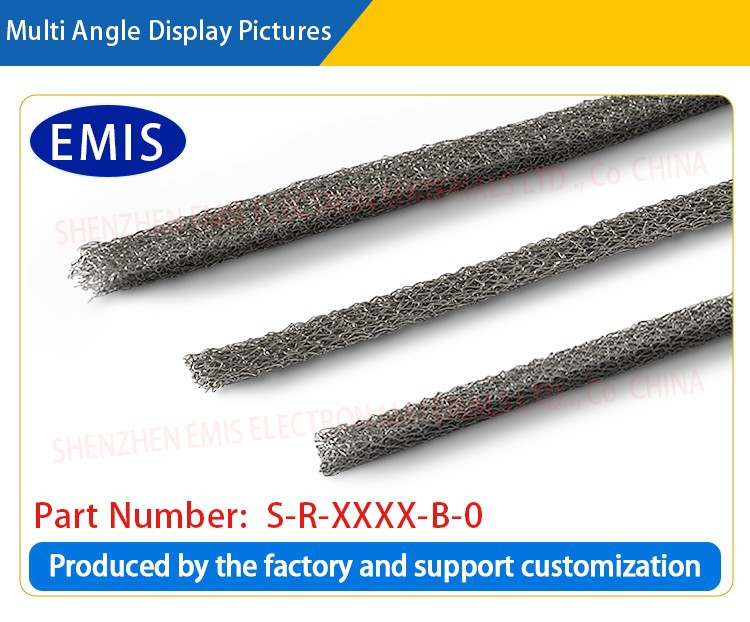

Delenummer	Bredde	høy	Delenummer	Bredde	høy
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3.2+0.5/-0mm
S-R-3216-B-0	3.2+0.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.5+0.8/-0.0mm	3.2+0.5/-0mm
S-R-4816-B-0	4.8+0.4/-0mm	1.6+0.3/-0mm	S-R-1332-B-0	12.7+0.8/-0.0mm	3.2+0.5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3.2+0.5/-0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.2+0.5/-0mm
S-R-1316-B-0	12.7+0.8/-0.0mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.4+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6.4+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-6464-B-0	6.4+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9524-B-0	9.5+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.5+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1364-B-0	12.7+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-9595-B-0	9.5+0.8/-0.0mm	9.5+0.8/-0.0mm



Delenummer	Bredde	høy	Delenummer	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19.1+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19.1+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}}.6/-0,0 mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19.1+1.6/-0.0mm	10.4+1.2/-0,0 mm
SB-1957-MD-0	{{0}}.6/-0,0 mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0,0 mm
SB-1972-MD-0	19.1+1.6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.6+1.6/-0.0mm
SB-2572-MD-0	{{0}}.6/-0,0 mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.6+1.6/-0.0mm



Note:

1. Flettet trådmateriale: berylliumkobber, moneltråd, fortinnet kobbertråd, fortinnet kobberbelagt ståltråd, fortinnet kobberbelagt jerntråd, rustfritt ståltråd, etc.;

2. Overflaten på den flettede ledningen kan være naturlig farge; hermetisert; forniklet; sølvbelagt; gullbelagt og så videre;

3. For spesielle materialer og ikke-standard strukturelle former støttes tilpasning. Ta kontakt med vår salgssjef.

Produktkortnummer for flettet tråd: TS-AABB-MD-P

Merknader:

T representerer typen:

T er B: beryllium kobber metall flettet tråd; T er S: solid metalltrådnett; T er C: metalltrådnett; T er S: forseglet metalltrådnett;

T er W: metall wire mesh belte;

S representerer formen:

S er C: rund; S er R:kvadrat;S er D:D-form; S er P:P-form; S er B:B-form;

AABB: produktstrukturstørrelse.

M representerer materialet: M er B:berylliumkobber; M er S: rustfri ståltråd; M er M: monel wire; M er D: fortinnet fosfor kobbertråd; M er F: fortinnet kobberbelagt ståltråd;

D representerer det indre kjernematerialet: D er 0:ingen;D er N:kloroprengummi; D er S: silikongummi; D er P:polyuretansvamp;

P representerer utseendet:0:naturlig farge; P er S:beryllium kobber fortinnet; P er N: beryllium kobber belagt med nikkel; P er Z:beryllium kobber belagt med sink.





Introdusere

Strikket trådnetting er en komposittpakning laget av strikket trådnett og elastisk materiale. Sammenlignet med vevd trådnettpakning, er metalltråden til strikket trådnettpakning vevd av spesiell strikketeknologi, som har forskjellige strukturelle egenskaper og ytelsesfordeler. Den er mye brukt i bransjer som krever høy forsegling, sterk elektromagnetisk skjermingseffekt eller ledende funksjon, noe som gir utmerket forsegling, støtdemping og anti-interferens ytelse.

Funksjoner:

Elektromagnetisk skjerming: motstår effektivt ekstern elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI), og beskytter normal drift av sensitivt utstyr.

Tetningsytelse: elastomere materialer gir pålitelig tetningseffekt for å forhindre lekkasje av væske, gass eller partikler.

Ledningsevne: metalltrådnett sikrer god ledningsevne og beskytter elektronisk utstyr mot statisk skade.

Antivibrasjon og støtdemping: Reduser effektivt skaden av vibrasjoner på utstyr og forleng utstyrets levetid.

Høy temperatur og korrosjonsbestandighet: ved bruk av høytemperaturbestandig, rustfritt stål og andre materialer, kan den fungere stabilt og langsiktig under ekstreme forhold.

Produksjonsprosess

1. Valg og behandling av metalltråd

Velg først passende metalltrådmaterialer. Vanlige materialer inkluderer rustfritt stål, kobber, berylliumkobber, nikkel og andre metaller, som har utmerket ledningsevne, høy temperaturbestandighet og korrosjonsbestandighet. Diameteren, styrken, ledningsevnen og andre egenskaper til metalltråden må bestemmes i henhold til funksjonskravene til den endelige pakningen.

Overflatebehandling: For å forbedre korrosjonsmotstanden og holdbarheten til metalltråden, er metalltråden vanligvis overflatebehandlet (som fornikling, forkromning, passivering, etc.) for å sikre stabiliteten ved langvarig bruk.

2. Strikking og veving av metalltråd

Metalltråden er vevd sammen til et nett gjennom en strikkeprosess. Strikking er strammere og mer strukturelt stabilt enn tradisjonelle veveprosesser, noe som kan forbedre den generelle styrken og holdbarheten til metalltrådnettet. Vevemetodene for strikket metalltrådsnett inkluderer vanligvis vanlig vev og twillvev, etc., og den passende vevemetoden velges i henhold til de spesifikke brukskravene til produktet.

Veveprosess: På strikkemaskinen er metalltråden vevd inn i et nett gjennom nålene og garnrammene til strikkemaskinen for å danne en maskestruktur med forskjellige spesifikasjoner. Strikket metalltrådnett har vanligvis god strekkfasthet og rivemotstand, og egner seg for miljøer med høyt trykk eller høy temperatur.

Høytemperaturpressing: Trådnettet er kombinert med elastomermaterialet gjennom høytemperaturoppvarming og trykk for å sikre at de to er godt festet for å danne en komposittstruktur.

Bindeprosess: Du kan også bruke sterkt lim eller spesielle lim for å koble trådnettet med elastomermaterialet for å sikre langsiktig stabilitet og forseglingseffekt.

3. Vulkanisering eller herdebehandling

For gummielastomermaterialer er vulkaniseringsbehandling vanligvis nødvendig. Vulkaniseringsprosessen tverrbinder gummiens molekylkjeder gjennom oppvarming og kjemiske reaksjoner, noe som øker elastisiteten og høy temperatur- og slitestyrke.

Herding: Vulkaniseringsbehandling eller andre herdeprosesser gjør at elastomeren har god tetning, trykkmotstand og varmebestandighet, og forbedrer pakningens omfattende ytelse.

4. Kutting og forming

Klipp den strikkede trådnettingspakningen som er kombinert til ønsket størrelse og form. Dette trinnet krever vanligvis bruk av presisjonsskjæreverktøy for å sikre at produktstørrelsen er nøyaktig, kantene er glatte og den kan oppfylle installasjonskravene til forskjellig utstyr.

Presisjonsskjæring: Bruk laserskjæring eller formskjæring for å sikre skjærekvaliteten til hver pakning og unngå skade på trådnettet eller elastomeren under skjæreprosessen.



Bruksområder

Elektronisk utstyr: brukes til elektromagnetisk skjerming og beskyttelse mot elektrostatisk utladning for å sikre at utstyret er beskyttet mot ekstern interferens.

Bilindustri: brukes i elektronisk utstyr om bord for å forhindre elektromagnetisk interferens og gi tetningsbeskyttelse.

Luftfart: Gi elektromagnetisk skjerming og tetningsbeskyttelse for høypresisjons luftfartsutstyr for å sikre påliteligheten i tøffe miljøer.

Industrielt utstyr: brukes til forsegling og beskyttelse av ulike maskiner og utstyr for å forhindre væskelekkasje og forbedre antivibrasjonsytelsen.

Energiindustri: Gi effektiv elektromagnetisk skjerming og jordingsbeskyttelse for strømutstyr for å sikre stabil drift av utstyret.

Våre fordeler:

Vi er et innovativt selskap som spesialiserer seg på forskning og utvikling, produksjon og salg av strikkede nettingpakninger, forpliktet til å tilby høykvalitets tetting, skjerming, ledende og støtsikre løsninger til kunder over hele verden. Selskapet har avanserte produksjonsprosesser og teknisk akkumulering, og er i stand til å tilby skreddersydde produkter og tjenester til kunder innen ulike felt.

På vår fabrikk forstår vi at forskjellige applikasjoner kan ha unike krav. Det er derfor våre strikkede nettingpakninger er fullt tilpassbare og modifiserbare. Vi tilbyr en rekke alternativer, inkludert ulike størrelser, former, tykkelser og installasjonsmetoder, slik at våre kunder kan finne den perfekte løsningen for å møte deres spesifikke EMI-skjermingsbehov. Vårt team av eksperter jobber tett med kundene for å forstå deres behov og gi spesialtilpassede pakninger som passer perfekt til deres applikasjoner.

Kontakt oss:

Enten du trenger skreddersydde strikkede nettingpakninger eller har spørsmål under produktvalgsprosessen, vil vi helhjertet gi deg profesjonell teknisk støtte og ettersalgsservice. Ta gjerne kontakt for mer detaljert informasjon om våre produkter og tjenester.



Produktkvalifisering



Produksjonsprosess for strikket metallnettpakning

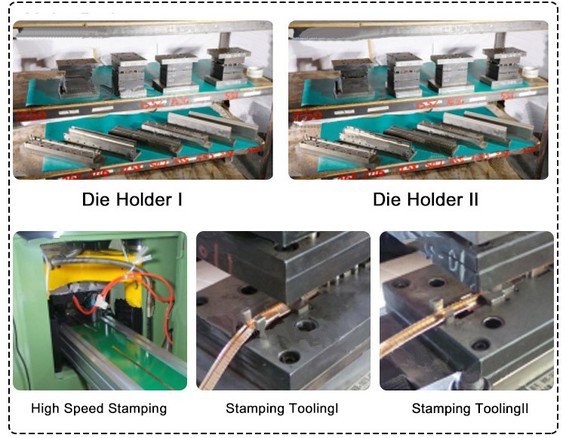

Design og produksjonsevne til verktøy

Hovedutstyr:

Presisjonskvern: 4 sett;

Fresemaskin: 3 sett;

Boremaskin: 3 sett;

Trådelektrodeskjæring: 2 sett;

Millwrights:1 sett;

Ellers: 5 sett



Karakteristisk parameter for BeCu råmateriale

Kjemisk komponent

Vær-----------1,8 %-2.%(høy beryllium-serien)

Kobolt + nikkel--------- 0.20 % (minst)

Kobolt + nikkel + jern------ 0.60 % (høyst)

Kobber-------det gjenværende



Fysisk eiendom

Elektrisk ledningsevne (IACS)---22-25 %

Elastisitetsmodul (psi) --- 18.5*10⁶



Elektroplettering på produksjonsoverflaten for Beryllium Copper

Vanlige bilder av galvaniseringsprodukter



Levering, frakt og servering

Rask leveringskapasitet

1. Normal bulk Ledetid: mindre enn 3 dager;

2.Maksimal tid for spesialprodukter: mindre enn 7 dager.

3. Normal leveringstid for gratis prøve: mindre enn 2 dager.

4. Leveringstid for spesialprodukter: mindre enn 7 dager.

5.Fullføringstid for manuell prøveproduksjon: mindre enn 7 dager





FAQ

Q1: Hva er en strikket nettingpakning?

A1: En strikket trådnetting er en pakning laget av et metallnett og et elastomermateriale. Den kombinerer den høye styrken til metallnettet og forseglingen av elastomermaterialet, og har flere funksjoner som elektromagnetisk skjerming, tetning, ledningsevne og støtsikker. Det er mye brukt innen elektronikk, biler, romfart og andre felt.



Spørsmål 2: Er produksjonsprosessen til trådnettpakningen komplisert?

A2 Produksjonsprosessen til den strikkede trådnettingspakningen er relativt komplisert, og den må gå gjennom følgende trinn: valg og bearbeiding av metalltråd, strikking og veving, støping av elastomermateriale, kombinasjon av trådnett og elastomer, vulkanisering eller herding, presisjonsskjæring, kvalitetsinspeksjon og testing osv. Hver lenke krever finkontroll for å sikre overlegen produktytelse.



Q3: Hva er forskjellen mellom strikkede nettingpakninger og andre typer pakninger?

A3 Sammenlignet med tradisjonelle gummipakninger og metallpakninger, har strikkede nettingpakninger følgende vesentlige egenskaper:

Sterkere elektromagnetisk skjermingsfunksjon: Den kan effektivt forhindre elektromagnetisk interferens og er egnet for anledninger som krever høy elektromagnetisk kompatibilitet.

Bedre tetningsytelse: Gjennom blandingen av elastomer og trådnett gir det en sterkere tetningseffekt.

Ekstrem miljømotstand: Tilpass deg tøffe arbeidsmiljøer som høy temperatur og høyt trykk, og opprettholde god ytelse.

Utmerket støtmotstand: Kombinasjonen av elastomermaterialer gjør at strikkede trådnettingspakninger har sterk støtmotstand og støtdempende funksjoner.



Q4: Velg riktig strikket nettingpakning?

A4 Når du velger en strikket nettingpakning, må du vurdere følgende faktorer:

Bruksmiljø: som temperatur, trykk, korrosivitet, vibrasjon, etc.

Krav til elektromagnetisk skjerming: Hvis du trenger å forhindre elektromagnetisk interferens, velg en trådnettpakning med god elektromagnetisk skjermingsytelse.

Krav til forsegling: Velg riktig materiale i henhold til type medium som skal forsegles (gass, væske osv.).

Holdbarhet og levetid: Velg et svært slitesterkt materiale som er egnet for langvarig bruk.



Q5: Hva er de vanlige materialene for nettingpakninger?

A5: Materialer inkluderer:

Rustfritt stål: Det har utmerket korrosjonsbestandighet og høy temperaturbestandighet, og brukes ofte i applikasjoner som krever høy holdbarhet.

Beryllium kobber: har god elektrisk ledningsevne og er egnet for elektromagnetisk skjerming.

Nikkellegering: har høy temperaturbestandighet og korrosjonsbestandighet, egnet for ekstreme arbeidsmiljøer.

Kobber: har god elektrisk ledningsevne og egner seg for skjerming og beskyttelse i elektrisk utstyr.



Q6: Kan vevde nettingpakninger tilpasses etter kundens behov?

A6: Ja, strikkede nettingpakninger kan tilpasses i henhold til kundenes spesifikke behov. Dette inkluderer tilpasning av åpningen til trådnettet, materialet på tråden, type elastomer, størrelsen og formen på pakningen osv. I henhold til ulike applikasjonskrav kan vi tilby kundene skreddersydde løsninger.



Q7: Hvordan vedlikeholde og ta vare på strikkede nettingpakninger?

A7: Regelmessig inspeksjon: Kontroller regelmessig integriteten til pakningen for å sikre at det ikke er skade, slitasje eller aldring.

Rengjøring: Unngå å bruke for sterke kjemiske løsemidler ved rengjøring for å unngå å skade materialet. Det anbefales å tørke av med et nøytralt vaskemiddel og en myk klut.

Utskifting: Hvis pakningen er i et ekstremt miljø over lang tid, må du bytte den regelmessig for å sikre utstyrets ytelse.
