Enkelt spor BeCu Finger Stock

BeCu-fingerlageret med enkelt spor kan brukes i EMI-skjermpakninger eller ESD-kontakter. Noen standarder er også tilgjengelige i spoler med lengde på 7,6m. Produktet kan komprimeres 100 000 ganger uten deformasjon.

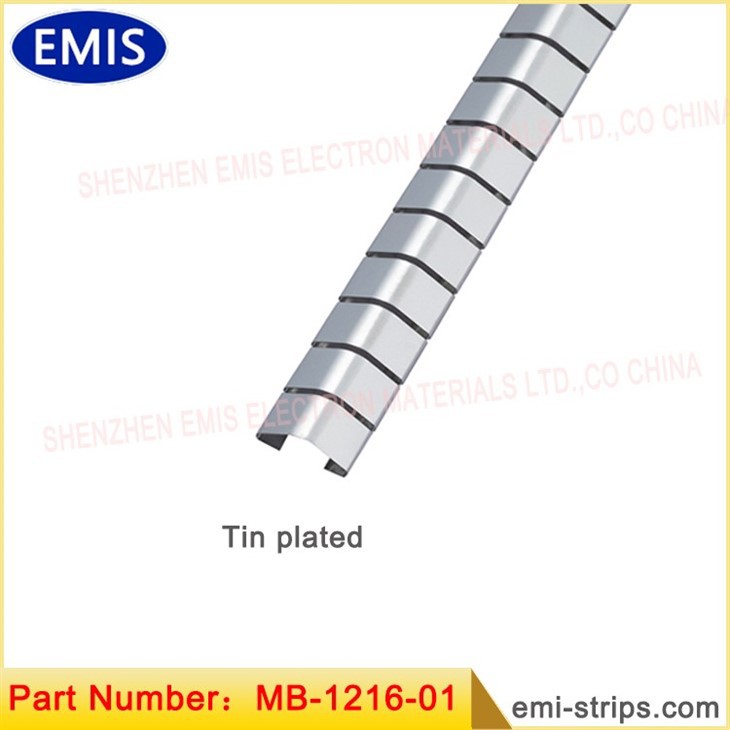

Merknader: MB-1116-01 tykkelse=0.089 mm;MB-1216-01 tykkelse=0.05 mm, andre størrelser er like.

Delenummer finger av finger lager og pakningsformat: MB-1/2XXX-AA

Merknader:

M: representere som metall;B: representere som berylliumkobber;

1: representere som normal tykkelse på råmaterialet;

2: representere som tynnere tykkelse eller ultra myk prosess;

XXX: representere som unikt delnummer;

AA lik {{0}}: monteringsprodukter;01: lys finish;0N: plating Ni;

{{0}}S: plating Tinn;0Z: plating sink;0G: plating gull;0A: plating Ag.

MS (P) -XXXX – AA

Merknader: M: representere som metall; S: representer som SUS, andre elementer som ovenfor.

Minimal produksjonskostnad for spor.

Installasjonsmetoder for enkeltspor BeCu fingerlager og pakninger: Spormonterte deler installeres enkelt ved å bruke spor der toveis bevegelse er nødvendig. Installer ganske enkelt en del i ett spor og klikk det inn i det andre sporet eller over kanten av rammen; Slik som:MB-1216-01/1116-01/1136-01 osv.

Ideell for jording og skjerming i følgende elektroniske kabinettapplikasjoner.

Frontpanelhåndtak - Chassisdeksler.

Plug-in-enheter - Bakplan.

Subrack-sammenstillinger.

Noen standarder er også tilgjengelige i spoler med lengde på 7,6m.

Innen elektronikk og telekommunikasjon utgjør elektromagnetisk interferens (EMI) og elektrostatisk utladning (ESD) betydelige utfordringer. Etter hvert som elektroniske enheter blir mer kompakte og sammenkoblede, har behovet for effektiv EMI-skjerming og ESD-beskyttelse blitt overordnet. En løsning som har fått anerkjennelse for sin allsidighet og pålitelighet er Single Slot BeCu Finger Stock.

Single Slot BeCu Finger Stock er en fleksibel og spenstig pakning laget av beryllium kobber (BeCu) legering, kjent for sin utmerkede elektriske ledningsevne og mekaniske egenskaper. Denne fingerstokken er designet for å gi pålitelig EMI-skjerming og ESD-kontakt i en rekke bruksområder, noe som gjør den til et ideelt valg for bransjer som telekommunikasjon, romfart, bilindustri og medisinsk elektronikk.

En av de bemerkelsesverdige egenskapene til Single Slot BeCu Finger Stock er tilpasningsevnen. Den kan brukes i EMI-skjermende pakninger, som ofte brukes for å forhindre lekkasje av elektromagnetisk stråling fra elektroniske kabinetter. Disse pakningene skaper en ledende barriere som omgir sensitive komponenter, og minimerer risikoen for interferens fra eksterne elektromagnetiske felt og sikrer at elektroniske enheter fungerer som de skal.

Dessuten brukes Single Slot BeCu Finger Stock også som en ESD-kontakt, som hjelper til med å lede elektrostatiske utladninger bort fra følsomme kretser. Elektrostatiske utladninger kan forårsake uopprettelig skade på elektroniske komponenter, noe som kan føre til funksjonsfeil eller til og med fullstendig enhetsfeil. Ved å bruke fingerlageret som en ESD-kontakt, kan produsenter beskytte produktene sine mot ESD-hendelser, og sikre lang levetid og pålitelighet.

Single Slot BeCu Finger Stock kommer i forskjellige former og konfigurasjoner, avhengig av de spesifikke applikasjonskravene. Noen standarder er tilgjengelige i spoler med en lengde på 7,6 meter, noe som gjør det enkelt å tilpasse og installere i ulike elektroniske kabinetter. Denne fleksibiliteten gjør det mulig for ingeniører og designere å tilpasse fingerstokken til å passe til et bredt spekter av former og størrelser, noe som sikrer optimal EMI-skjerming og ESD-beskyttelse.

En av hovedfordelene med Single Slot BeCu Finger Stock er dens eksepsjonelle holdbarhet. Til tross for sin fleksibilitet, tåler fingerstokken kompresjon opptil 100,000 ganger uten noen form for deformasjon. Denne egenskapen er avgjørende i applikasjoner hvor gjentatt åpning og lukking av elektroniske kabinetter forekommer, for eksempel i enheter med avtakbare batterirom eller tilgangspaneler. Lengden og påliteligheten til fingerlageret bidrar til den generelle ytelsen og levetiden til elektroniske enheter.

For å sikre høy kvalitet og pålitelig ytelse er det viktig å følge industristandarder og retningslinjer. Single Slot BeCu Finger Stock overholder ulike standarder, inkludert de som er relatert til EMI-skjermingseffektivitet og miljøforskrifter. Velkommen til å tilpasse utvalget.

Produksjonsprosessflyt av BeCu Fingerstock

Vårt firma bruker hovedsakelig råvarer fra BrushWellman Co.,Ltd i USA.

Kjemisk komponent

Vær ----------------1,8 prosent -2. prosent (høy beryllium-serien)

Kobolt pluss nikkel----------0.20 prosent (minst)

Kobolt pluss nikkel pluss jern----- 0.60 prosent (minst)

Kobber--------------------det gjenværende

Fysisk eiendom

Elektrisk ledningsevne (IACS) ---22-25 prosent

Elastisitetsmodul (psi)--- 18.5*10⁶

Akuum varmebehandling kan få 1/4h eller 1/2h hardheten til BeCu-råmaterialer til å øke til mer enn 373HV hardhet, for å sikre elastisitetskravene til BeCu-produkter.

nøkkelparametere:

vakuum grad:<1Pa

Temperatur: 600 F

Bløtleggingstid: 2 timer

Beskyttelsesgass: Nitrogen

Renhet: 99,9999 prosent

IMiljøkrav for produkter

Våre produkter oppfyller kravene i SGS-rapport, ROHS-rapport, REACH, Halogenfri (HF) rapport, etc.

Spørsmål og svar om produksjonsprosess og teknologi

Spørsmål: 1 Hva om det er noen problemer på kundenes tegninger angående mengdeproduksjon?

A1: Vår ingeniør vil tilby endringsråd og deretter overlevere til kundene for å bekrefte ytterligere, foreta diskusjoner om relevante problemer.

Q2: Hva om kundene bare har en prøve uten tegningen?

A2: Kunder forventes å sende prøven din til selskapet vårt, og vår kvalitetsavdeling vil utføre total dimensjonsmåling. Deretter vil vår ingeniøravdeling gi tegningen for å bekrefte igjen med kunden.

Q3: Hva er strukturdesigngrunnlaget for vår standard BeCu Fingerstock?

A3: BeCu Fingerstock har en sterk substituerbarhet, våre standardprodukter refererer til den universelle standarden til BeCu Fingerstock for å sikre rimelig struktur og skjermingsytelse.

Q4: Hvorfor ikke bruke produkter med mykgjørende teknologi?

A4: mykgjøringsteknologien er bruk av en kjemisk behandlingsmetode. Etter behandling er tykkelsen på mykningen ikke ensartet. Hvis den ikke er galvanisert, vil overflaten være skitten osv. som påvirker utseendet

Q5: Varmebehandlingsisolasjonen er 600F. kan du endre det?

A5: Det er den beste varmebehandlingstemperaturen levert av den amerikanske materialfabrikken, og selskapet vårt kan ikke endre det;
