Tinnbelagte EMI-striper



Vi leverer tinnbelagte emi-strimler med skjerming av finger. Samtidig kan det øke ledningsevnen.





Delenummer	T(mm)	A	B	C	D	P	S	Lmax	Noder	Overflatefarge

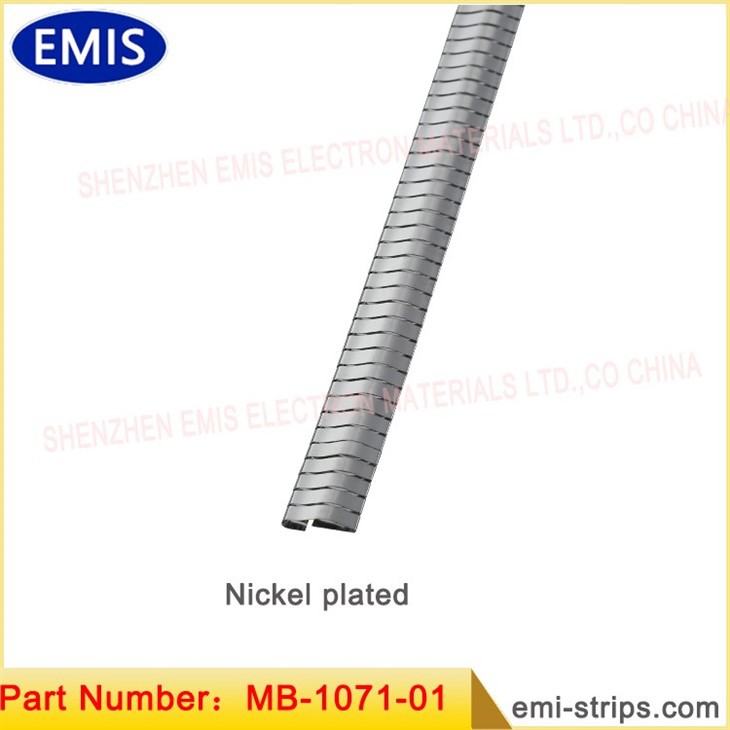

MB-1071-01	0.08	11.43	3.3	6.7	1.65	3.175	0.46	406 mm	128	Lys finish
MB-1071-0S/N	0.08	11.43	3.3	6.7	1.65	3.175	0.46	406 mm	128	-0S:Tinn / -0N:Nikkel
MB-1071C-01	0.08	11.43	3.3	6.7	1.65	3.175	0.46	7.62 M	2400	Spole; Lys finish
MB-2071-01	0.05	11.43	3.3	6.7	1.65	3.175	0.46	406 mm	128	Lys finish
MB-2071-0S/N	0.05	11.43	3.3	6.7	1.65	3.175	0.46	406 mm	128	-0S:Tinn / -0N:Nikkel
MB-2071C-01	0.05	11.43	3.3	6.7	1.65	3.175	0.46	7.62 M	2400	Spole; Lys finish
Re: Lengde kan kuttes i X-noder, X=1.2.3.4..., Overflaten kan også belegges med gull. Sølv og sink etc;
Merknader: Den lengre noden består av fem kortere noder, som refererer til 15,88 mm.



Tinnbelagte EMI-strimler (elektromagnetisk interferens) av skjermingsfinger brukes for å gi elektromagnetisk skjerming i ulike elektroniske og elektriske applikasjoner. Den primære egenskapen til disse stripene er deres evne til å blokkere eller redusere den elektromagnetiske strålingen som sendes ut av elektroniske komponenter eller enheter. Her er noen bruksområder og funksjoner for tinnbelagte EMI-strimler av skjermingsfinger:

Egenskaper:

Tinnbelagt belegg: Det tinnbelagte belegget på stripene forbedrer deres elektriske ledningsevne og korrosjonsmotstand, noe som gjør dem egnet for langvarig bruk i ulike miljøer.

Skjermingseffektivitet: Disse stripene er designet for å gi høy skjermingseffektivitet, minimere passasjen av elektromagnetisk interferens og forhindre signalforringelse eller forstyrrelse.

Fingerdesign: Den fingerlignende strukturen til stripene gjør at de enkelt kan installeres eller festes til bestemte områder, og gir målrettet skjerming til sårbare komponenter eller seksjoner.

Fleksibilitet: Tinnbelagte EMI-strimler er ofte laget av fleksible materialer, noe som gjør dem i stand til å tilpasse seg uregelmessige former eller bøyninger, noe som gjør dem egnet for et bredt spekter av bruksområder.

Enkel installasjon: Disse stripene er vanligvis designet for enkel installasjon, slik at de enkelt kan påføres elektroniske enheter eller utstyr under produksjon eller som en ettermonteringsløsning.

Applikasjoner:

Printed Circuit Boards (PCB): Tinnbelagte EMI-striper kan brukes til å skjerme sensitive komponenter på PCB fra ekstern elektromagnetisk interferens, noe som reduserer risikoen for signalforringelse eller funksjonsfeil.

Elektroniske kabinetter: Disse stripene brukes ofte til å bekle de indre veggene til elektroniske kabinetter, og skaper en ledende barriere som forhindrer elektromagnetisk stråling fra å komme inn eller unnslippe kabinettet.

Kabler og kontakter: Tinnbelagte skjermingsfingre kan brukes på kabler og kontakter for å undertrykke elektromagnetisk interferens, sikre pålitelig signaloverføring og minimere risikoen for krysstale eller datakorrupsjon.

Telekommunikasjonsutstyr: EMI-strips brukes ofte i telekommunikasjonsenheter som rutere, brytere og basestasjoner for å forhindre interferens mellom komponenter og forbedre den generelle systemytelsen.

Medisinsk utstyr: Medisinsk utstyr som er følsomt for elektromagnetisk interferens, som MR-maskiner eller implanterbare enheter, kan dra nytte av tinnbelagte EMI-striper for å opprettholde signalintegriteten og sikre nøyaktig drift.





I dagens raskt utviklende teknologiske landskap utgjør elektromagnetisk interferens (EMI) en betydelig utfordring for ytelsen og påliteligheten til elektroniske enheter. For å bekjempe dette problemet har bruk av effektive skjermingsløsninger blitt avgjørende. En slik løsning er tinnbelagte EMI-strimler av skjermingsfinger, som ikke bare gir effektiv EMI-skjerming, men også gir ekstra fordeler når det gjelder forebygging av overflateoksidasjon og økt ledningsevne. Denne artikkelen utforsker fordelene og bruksområdene til tinnbelagte EMI-strimler av skjermingsfinger, og kaster lys over deres rolle i å forbedre produktets ytelse og holdbarhet.

EMI-skjerming: Et essensielt krav: Elektromagnetisk interferens refererer til forstyrrelser forårsaket av elektromagnetiske bølger som sendes ut fra elektroniske enheter. Denne interferensen kan påvirke driften av elektroniske komponenter og systemer i nærheten, og føre til redusert ytelse, signalforringelse og til og med fullstendig systemfeil. For å motvirke EMI kreves effektive skjermingstiltak, og ett slikt tiltak innebærer bruk av EMI-strimler av skjermingsfinger.

Tinnbelagt skjermingsfinger: Forbedrer ytelse: De tinnbelagte EMI-strimlene med skjermingsfinger er en spesialisert løsning designet for å tilby overlegen EMI-beskyttelse. Disse stripene er vanligvis laget av svært ledende materialer, som kobber eller berylliumkobber, som gir utmerket skjermingseffektivitet. Påføringen av et fortinningslag på disse fingerstokkene gir imidlertid ytterligere fordeler som forbedrer produktets generelle ytelse.

Forebygging av overflateoksidasjon: En av hovedfordelene med tinnbelegg på skjermende fingerstokk er dens evne til å forhindre overflateoksidasjon. Oksidasjon kan oppstå over tid på grunn av eksponering for miljøfaktorer som fuktighet, varme og etsende midler. Når overflaten på fingerstokken oksiderer, kan det kompromittere skjermingseffektiviteten og den elektriske ledningsevnen til materialet. Tinnbelegg fungerer som et beskyttende lag, forhindrer effektivt oksidasjon og sikrer jevn ytelse over en lengre periode.

Korrosjonsmotstand: Ved å hemme overflateoksidasjon gir tinnbelagte EMI-strimler av skjermingsfinger økt korrosjonsmotstand. Dette er spesielt gunstig i applikasjoner der produktene kan bli utsatt for tøffe miljøer, som utendørs installasjoner eller industrielle omgivelser. De korrosjonsbestandige egenskapene til tinnbelegg bidrar til å opprettholde den strukturelle integriteten til fingerstokken, forlenger levetiden og sikrer pålitelig ytelse.

Forbedret ledningsevne: I tillegg til de beskyttende egenskapene, forbedrer tinnbelegg også den elektriske ledningsevnen til skjermingsfingerstokken. Tinn er et svært ledende materiale som muliggjør effektiv overføring av elektriske signaler og minimerer tap. Den økte ledningsevnen som tilbys av den tinnbelagte fingerstokken bidrar til bedre signalintegritet og redusert elektrisk støy, noe som resulterer i forbedret total produktytelse.

Bruksområder og industrier: Tinnbelagte EMI-strimler av skjermingsfinger finner anvendelse i et bredt spekter av industrier og elektroniske enheter. De brukes ofte i blant annet telekommunikasjonsutstyr, medisinsk utstyr, bilelektronikk, romfartssystemer og industrimaskiner. Disse fingerstokkene kan tilpasses for å møte spesifikke krav, inkludert form, størrelse og tykkelse, slik at de kan tilpasses ulike designbehov.

Konklusjon: Tinnbelagte EMI-strimler av skjermingsfinger tilbyr en verdifull løsning for å bekjempe elektromagnetisk interferens, samtidig som det gir forebygging av overflateoksidasjon, korrosjonsmotstand og forbedret ledningsevne. Disse fordelene bidrar til forbedret produktytelse, holdbarhet og pålitelighet i et bredt spekter av bransjer. Ettersom teknologien fortsetter å utvikle seg, vil etterspørselen etter effektive EMI-skjermingsløsninger vedvare, noe som gjør tinnbelagte skjermingsfingerstokker til en avgjørende komponent i jakten på optimal enhetsytelse og lang levetid.





Produksjonsprosessflyt av BeCu Fingerstock



Fordeler med selskapet

To profesjonelle verktøydesignere har begge mer enn 10 års designerfaring. Vi bryter gjennom de tekniske vanskelighetene i stemplingsfeltet med importert verktøybehandlingsutstyr og kraftig verktøyproduksjonskapasitet. Mer enn 15 sett med støpeformer kan fullføres hver måned.

Rask levering: 7 dager for manuelle prøver og 16 dager for masseproduksjonsformer.

Ekstraordinært verktøyliv: vårt firma tar i bruk spesielle formmaterialer mer enn 100 millioner ganger.

Vårt firma bruker hovedsakelig råvarer fra BrushWellman Co.,Ltd i USA.

Hovedutstyr:

Presisjonskvern: 4 sett;

Fresemaskin: 3 sett;

Boremaskin: 3 sett;

Trådelektrodeskjæring: 2 sett;

Millwrights:1 sett;

Ellers: 5 sett





Spørsmål og nøkler til kjøp av fingerstock og pakninger:

Spørsmål 1: Hva er formålet med tinnbelagte EMI-strimler?

A1: Tinnbelagte EMI-striper brukes til å gi elektromagnetisk skjerming ved å blokkere eller redusere elektromagnetisk interferens i elektroniske og elektriske applikasjoner.



Q2: Hva gjør det tinnbelagte belegget på EMI-strimlene?

A2: Det tinnbelagte belegget forbedrer den elektriske ledningsevnen og korrosjonsmotstanden til strimlene, noe som gjør dem egnet for langvarig bruk og sikrer pålitelig ytelse.



Q3: Kan tinnbelagte EMI-strimler enkelt installeres?

A3: Ja, tinnbelagte EMI-strimler er designet for enkel installasjon. De kan brukes under produksjon eller ettermonteres på eksisterende utstyr, noe som gjør dem praktiske å bruke.



Q4: Hva er fordelene med å bruke tinnbelagte EMI-strimler?

A4: Fordelene inkluderer høy skjermingseffektivitet, fleksibilitet til å tilpasse seg ulike former, motstand mot korrosjon og enkel installasjon.



Spørsmål 5: Er det noen sikkerhetshensyn ved bruk av tinnbelagte EMI-strimler?

A5: Sikkerhetshensyn kan variere avhengig av applikasjonen. Det er viktig å følge passende retningslinjer og standarder for å sikre riktig jording og minimere potensielle risikoer forbundet med elektriske eller elektromagnetiske felt.
